Для чего нужен разъем ISCP на плате ардуино UNO?

Описано назначение выводов ISCP на платах Arduino UNO, Nano и других подобных.

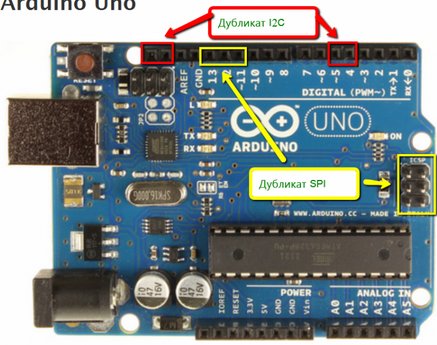

На самом деле ICSP - это просто повторение пинов 5V, GND, RESET, MISO, MOSI, SCK (в нумерации Arduino Uno это выводы 11-13). То есть на схеме платы эти выводы просто попарно соединены между собой: 11-MOSI, 12-MISO, 13-SCK.

Данные пины обычно используются для передачи данных через интерфейс SPI (Serial Peripheral Interface).

Распиновка ICSP:

Интерфейс SPI:

В зависимости от ситуации бывает удобно пользоваться либо выводами 11-13, либо разъемом ICSP.

Я также часто использую разъем ICSP для подачи питания на ардуину (через выводы 5V, GND), поскольку остальные выводы обычно заняты чем-то ещё.

ICSP для прошивки

Кроме того, у разьема ISCP есть еще одно назначение. На самом деле это даже его основное назначение, хотя оно и редко используется в домашних условиях. Разьем ISCP используется для промышленного программирования основного микроконтроллера ATMEGA328P, т.е. через внешний программатор - в тех случаях, когда зашивать программу через USB-кабель неудобно, либо нецелесообразно. Собственно ISCP расшифровывается как in-circuit serial programming.

В домашних условиях для прошивки мы обычно используем USB . Для этого ардуина подключается к компьютеру, и какой-то дополнительный программатор не требуется (его роль играет чип CH340 либо вспомогательный МК ATMEGA16U2).

Подробнее про прошивку через ISCP читайте здесь:

http://en.wikipedia.org/wiki/In_Circuit_Serial_Programming_(ICSP)

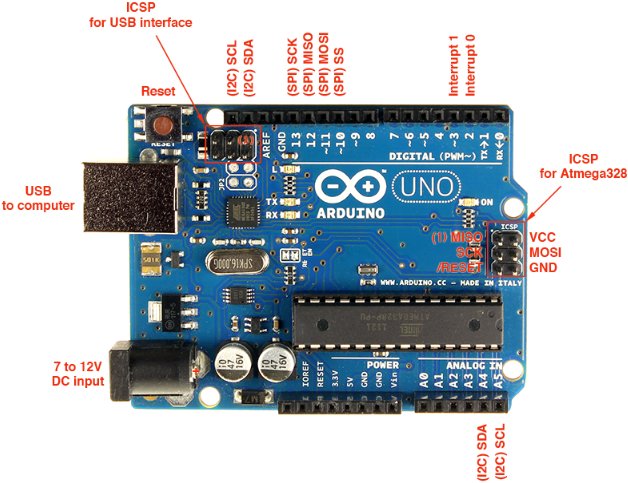

Названия выводов на Arduino Uno:

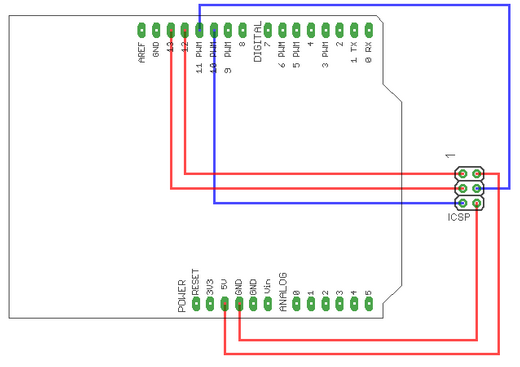

Схема ISCP для Arduino Nano:
