ЖК-дисплей LCD 1602: подключение к Arduino через I2C-модуль


В это статье мы рассмотрим способы подключения жидкокристаллического дисплея LCD 1602 (чип HD44780) к Arduino. Вообще говоря, LCD 0802 подключается аналогично.

Дисплей LCD 1602 наиболее ходовой из ЖК-дисплеев для ардуины, поскольку прост в подключении и программировании, и стоит недорого. Дисплей позволяет выводить на экран 2 строки по 16 символов в каждой, чего в принципе достаточно для простых приложений типа вывести текущее время и дату.

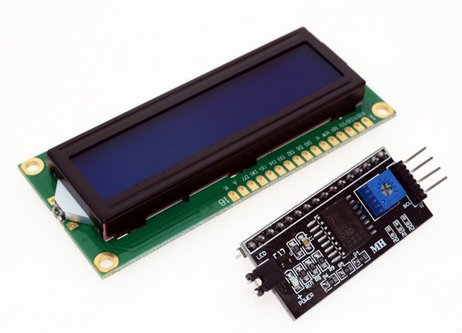

Сразу скажу, что проще всего этот дисплей будет подключать через IIC/I2C-модуль, что позволяет сильно сократить число проводов до четырех, два из которых - это питание. Стоит этот дополнительный модуль меньше стоимости дисплея. Собственно комплект дисплей + IIC/I2C-модуль, если брать на Али, обойдется меньше, чем в 2$ .

ЖК-дисплей LCD 1602: подключение к Arduino через I2C-модуль
ЖК-дисплей LCD 1602: подключение к Arduino через I2C-модуль

Так что нет смысла покупать их по отдельности.

В общем два основных способа подключения -- это напрямую и через I2C-модуль. Давайте сначала рассмотрим способ через I2C-модуль, т.к. он наиболее практический.

Вариант 1. Подключение LCD 1602 к Ардуине через I2C-модуль

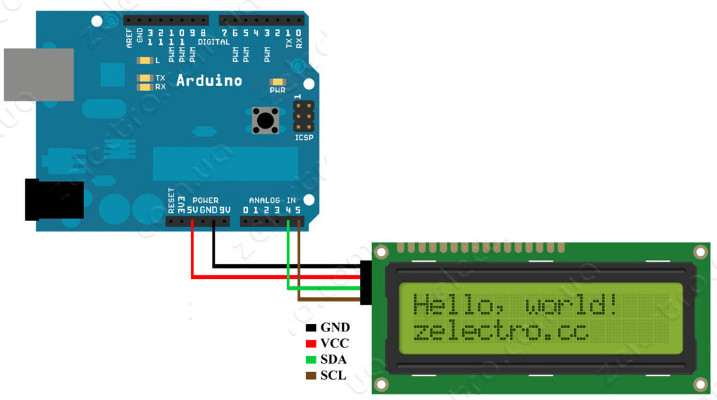

Схема подключения показана на рисунке:

Подключение LCD 1602 к ардуине через модуль IIC/I2C

т.е. провода соединяются следующим образом:

 I2C-модуль, Arduino
 ---------------------
 SCL   -    A5
 SDA   -    A4
 VCC   -    +5V
 GND   -    GND

Здесь

SCL - последовательная линия тактирования (Serial CLock);

SDA - последовательная линия данных (Serial Data);

VCC - "+" питания;

GND - "-" питания.

Для работы с дисплеем при таком подключении (т.е. через модуль I2C) можно использовать стандартную библиотеку LiquidCrystal_I2C1602V1 - её нужно распаковать в папку arduino/libraries, если её там нет (хотя обычно уже есть).

А вот базовый пример программы для вывода информации на дисплей.

 #include < Wire.h >
 #include < LiquidCrystal_I2C.h >
LiquidCrystal_I2C lcd(0x27,16,2);  /* или 0x3F. */
void setup()
{
  lcd.init();                  // Инициализация
  lcd.backlight();             // Включаем подсветку
  lcd.print("Hello, world!");  // Выводим текст
  lcd.setCursor(0, 1);         // Курсор в начало 2-ой строки
  lcd.print("Hello!");         // Выводим текст
}
void loop()  // цикл
{
}

Здесь использовался адрес 0x27 шины I2C. У некоторых модулей этот адрес может быть 0x3F. Это возможно определить по маркировке. Вообще говоря, этот адрес можно менять (с помощью паяльника) - такой нехитрый метод позволят в теории подключить более одного дисплея к одной ардуине.

Вариант 2. Прямое подключение LCD 1602 непосредственно к Ардуине

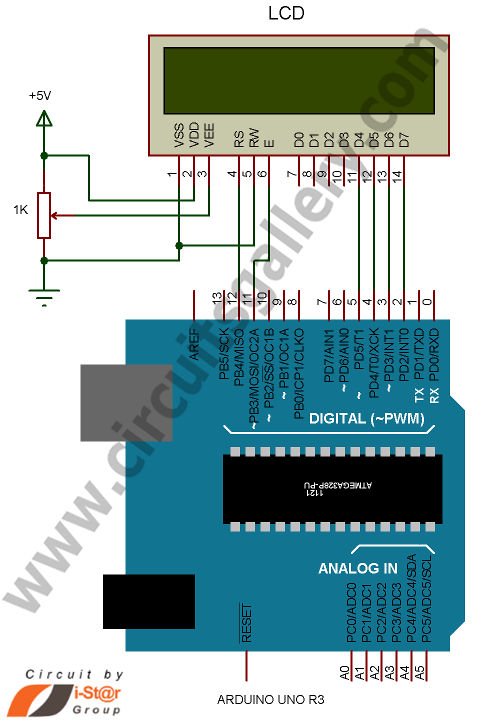

Схема подключения показана на рисунке

Прямое подключение LCD 1602 к Ардуине

взята отсюда

http://www.circuitsgallery.com/2014/10/interfacing-lcd-with-arduino.html

В этом случае используется другая библиотека - LiquidCrystal.

Пример кода:

 #include < LiquidCrystal.h >
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
	lcd.begin(16, 2);
	lcd.print("hello, world!");
	lcd.setCursor(0,1);
	lcd.print("123");
}
void loop()
{
}
