Модуль видеокамеры OV7670 для Arduino


OV7670 - это модуль видеокамеры, который поддерживает VGA с разрешением 640x480. Он может быть подключен к Arduino, FPGA или другой электронике.

Конечно, высокого качества записываемого видео от этого модуля ждать не приходится. Но это и не важно. Он сделан для других целей - для автономных электронных устройств, управляемых контроллерами или программируемыми логическими ИС (ПЛИС). Т.е. когда нет невозможности обработать видеоданные на компьютере, да и возиться с USB нет большого желания.

Короче, OV7670 идеально подойдет для реализации зрения у не слишком продвинутого робота. Например, изображение можно подавать на нейронную сеть и т.д.

Цена $3.7. Заказать на Aliexpress здесь .

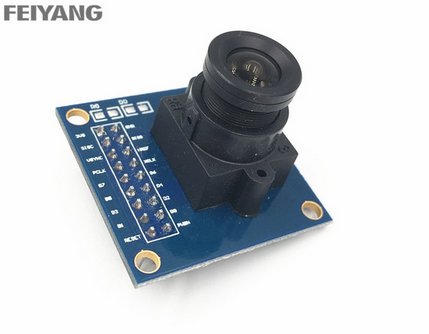

Модуль видеокамеры OV7670 для Arduino

Технические характеристики камера OV7670


Камера OV7670 способна выдавать изображение разрешением 640х480 с FPS 30 кадров в секунду. Данные выдаются в формате RGB565 (16 битное изображение).

Модуль камеры питается от 3.3 В. Для работы камеры необходимо ее подключить затактировать частотой 24 МГц от кварца или еще откуда-то.

Камера передает пользователю данные по 8 битной шине. Передаются также стробы синхронизации VSYNC и HSYNC.

Настройка камеры осуществляется по интерфейсу I2C.

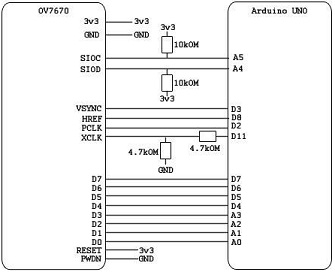

Данные с камеры передаются по параллельному интерфейсу, состоящему из восьми линий (D0-D7). Схема подключения OV7670 к Arduino показана на рисунке.

Схема подключения OV7670 к Arduino

Подробнее здесь

http://digitrode.ru/computing-devices/mcu_cpu/447-arduino-i-kamera-ov7670.html
