Модуль из трёх светодиодов ("Светофор")


Это простейший модуль для Ардуино, состоящий из трех светодиодов

led_svetofor
Купить сейчас

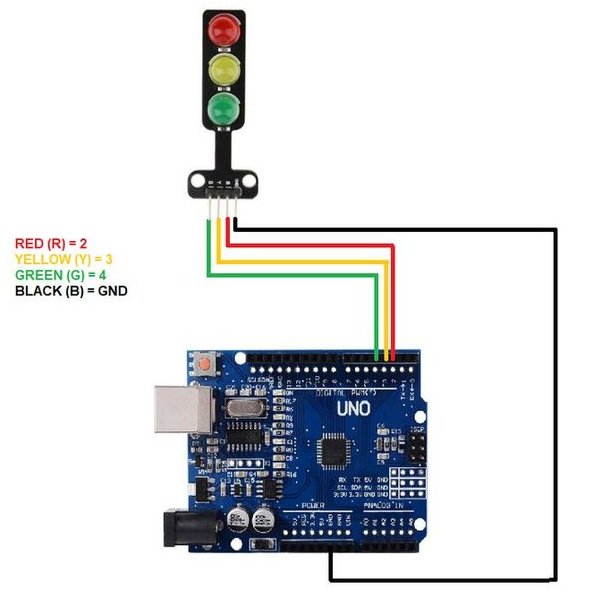

Это простейший модуль из трех светодиодов для подключения к цифровым выходам Ардуины. На модули уже стоят ограничительные резисторы, так что никаких дополнительных действий предпринимать нет нужды - просто подключаете и работаете.

led_svetofor
Купить сейчас

Пример программы для моргания светодиодами.

 #define RED_SET_TIME 5000
 #define YELLOW_SET_TIME 2000
 #define GREEN_SET_TIME 5000

 #define LIGHT_1_RED 2
 #define LIGHT_1_YELLOW 3
 #define LIGHT_1_GREEN 4

 #define GREEN_LIGHT 0
 #define YELLOW_LIGHT 1
 #define RED_LIGHT 2

unsigned long gulStart_Timer = 0;

unsigned short gusSet_Time[3] = {GREEN_SET_TIME, YELLOW_SET_TIME, RED_SET_TIME};

short gsWhich_Light_Index = GREEN_LIGHT;

void setup()
{
  Serial.begin(9600);
  pinMode(LIGHT_1_RED, OUTPUT);
  pinMode(LIGHT_1_YELLOW, OUTPUT);
  pinMode(LIGHT_1_GREEN, OUTPUT);

  digitalWrite(LIGHT_1_GREEN, HIGH);
  digitalWrite(LIGHT_1_YELLOW, LOW);
  digitalWrite(LIGHT_1_RED, LOW);
  gulStart_Timer = millis();
}

// the loop function runs over and over again forever
void loop()
{

  if((millis()-gulStart_Timer) >= gusSet_Time[gsWhich_Light_Index])
  {
    gsWhich_Light_Index++;

    if(gsWhich_Light_Index > RED_LIGHT)
    {
      gsWhich_Light_Index = GREEN_LIGHT;
    }

    gulStart_Timer = millis();

    if(gsWhich_Light_Index == GREEN_LIGHT)
    {
      digitalWrite(LIGHT_1_GREEN, HIGH);
      digitalWrite(LIGHT_1_YELLOW, LOW);
      digitalWrite(LIGHT_1_RED, LOW);
    }
    else if(gsWhich_Light_Index == YELLOW_LIGHT)
    {
      digitalWrite(LIGHT_1_GREEN, LOW);
      digitalWrite(LIGHT_1_YELLOW, HIGH);
      digitalWrite(LIGHT_1_RED, LOW);
    }
    else if(gsWhich_Light_Index == RED_LIGHT)
    {
      digitalWrite(LIGHT_1_GREEN, LOW);
      digitalWrite(LIGHT_1_YELLOW, LOW);
      digitalWrite(LIGHT_1_RED, HIGH);
    }
  }
}
