Распиновка плат Arduino UNO и NANO


Приведены схемы плат Ардуино UNO и Ардуино NANO, указано назначение каждого вывода на плате. Также дана распиновка микроконтроллера Atmega328, расположенного на этих платах

Распиновка платы ардуино UNO


На плате UNO расположено 14 цифровых входов/выходов и 6 аналоговых входов, USB-разъем, разъем для подключения блока питания на 7-12 В, разъем ICSP, а также кнопка перезагрузки.

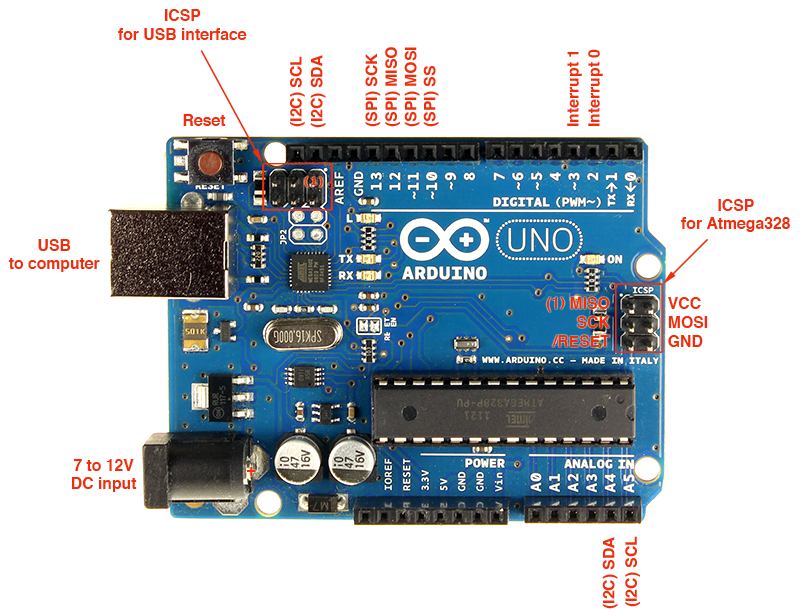

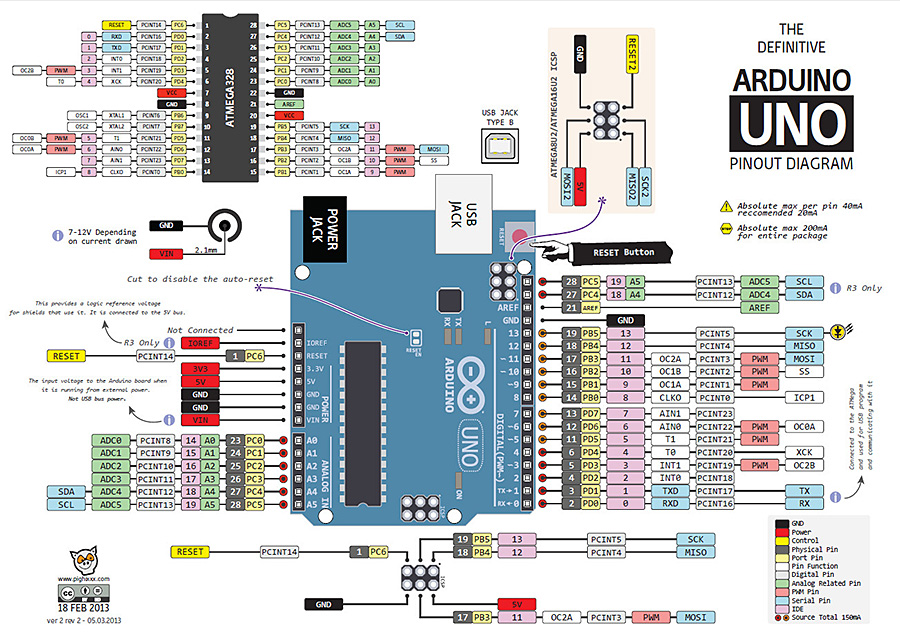

Arduino-Uno-Pins
Купить сейчас

Здесь можно скачать схему платы .

Расшифровка цветового обозначения:


Здесь возле платы ардуино обозначено разными цветами:

- серый цвет - физический пин микроконтроллера Atmega328;

- желтый цвет - номер порта, который управляется из программы;

- розовый цвет - номер выхода, который написан на самой плате;

- далее разным цветом указаны различные назначения портов;

Назначение и обозначения выводов:


VIN - питание от внешнего источника питания на 7-12 В (блок питания покупается отдельно, если он нужен).

USB - ардуионо можно подключать к компьютеру через USB-кабель (используется такой же кабель, как для подключения принтеров).

5V - через этот пин можно запитывать плату от источника питания на 5V, однако напряжение должно быть более-менее стабильным, поскольку оно подается непосредственно на микроконтроллер (минуя стабилизатор), и резкий скачек напряжения может вывести МК из строя.

3.3V - на этом пине будет висеть напряжение 3.3 В, которое формируется от внутреннего стабилизатора платы. Этот пин нужен для подключения некоторых внешних устройств, которым нужно именно 3.3 В, например некоторые ЖК-дисплеи. Однако максимальный ток вывода не должны превышать 50 мА.

GND - земля.

AREF - опорное напряжение для аналоговых входов. Используется по необходимости, что указывается в функции analogReference().

IOREF - через этот вывод можно узнать рабочее напряжение микроконтроллера. Редко используется. На китайских платах этого вывода нет вовсе.

Reset - сброс микроконтроллера. Для сброса нужно подать низкий уровень на этот вход.

SDA, SCL - пины интерфейса TWI/I2C.

0...13 - цифровые входы/выходы.

13 - вывод под номером 13 имеет одну особенность, на нем висит встроенный светодиод, который можно включить подав HIGH на этот вывод.

0 (RX), 1 (TX) - выводы порта UART (это тот же последовательный интерфейс Serial).

A1...A5 - аналоговые входы (но могут используется и в качестве цифровых)


Arduino-Uno-Pins
Купить сейчас

Купить плату Arduino UNO по низкой цене можно по этой ссылке.

Распиновка платы ардуино Nano

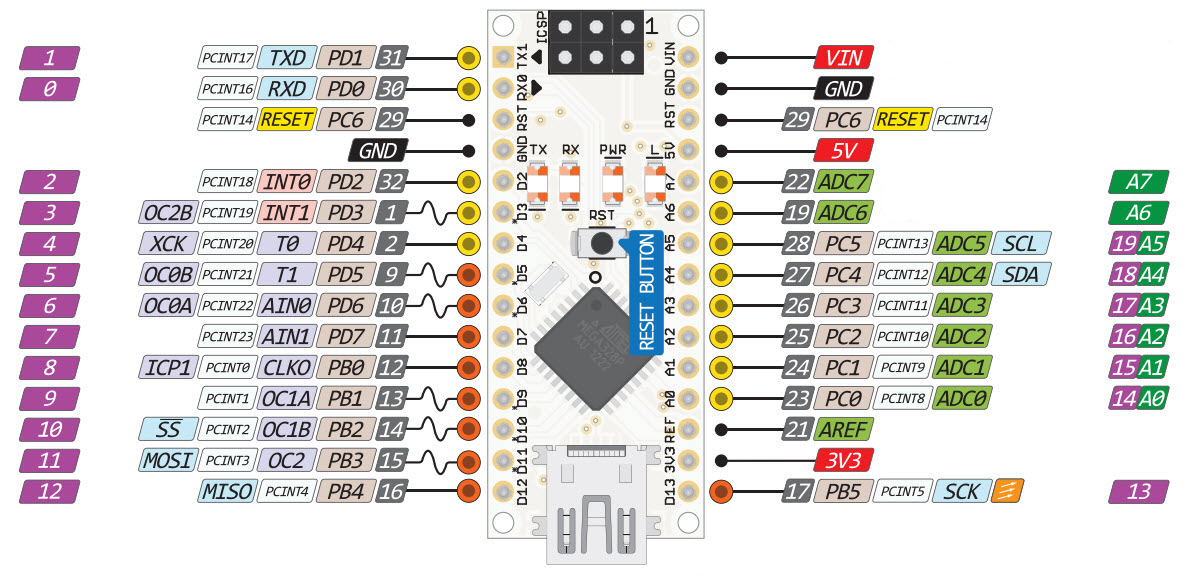

Arduino-Nano-Pins
Купить сейчас

Купить плату Arduino Nano по низкой цене можно по этой ссылке.

Распиновка микроконтроллера Atmega328


Иногда полезно иметь под рукой и схему самого микроконтроллера, который стоит на борту плат ардуино Uno и Nano. Вот его распиновка:

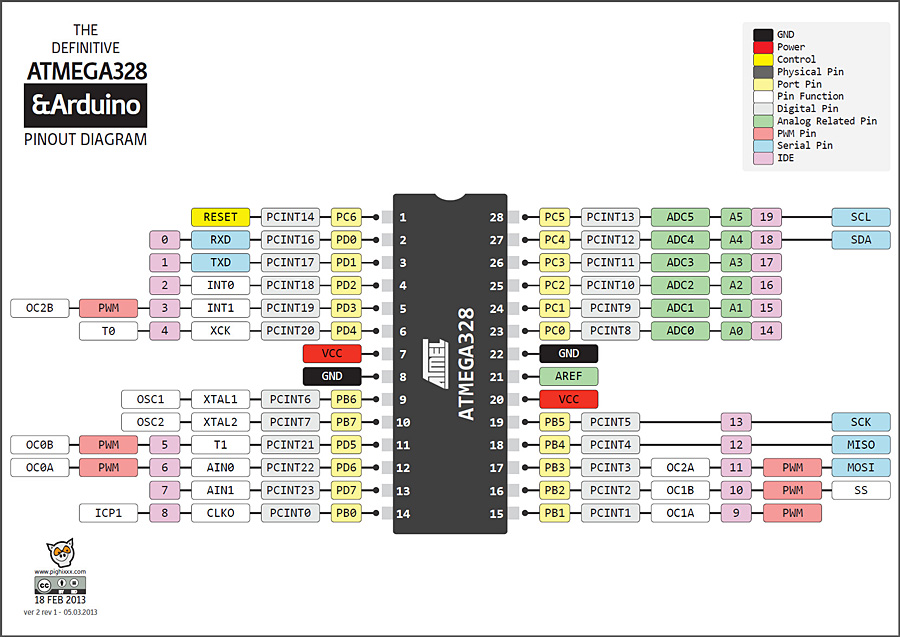

Atmega328-Pins
