Распиновка платы Arduino DUE

Приведена схема платы Arduino DUE, указано назначение каждого вывода на плате

Распиновка платы Arduino DUE и нумерация выводов

На плате UNO расположено 54 цифровых входов/выходов, 12 аналоговых входов и 2 аналоговых выхода, два MicroUSB порта, разъем для подключения блока питания, разъем ICSP, а также кнопка перезагрузки.

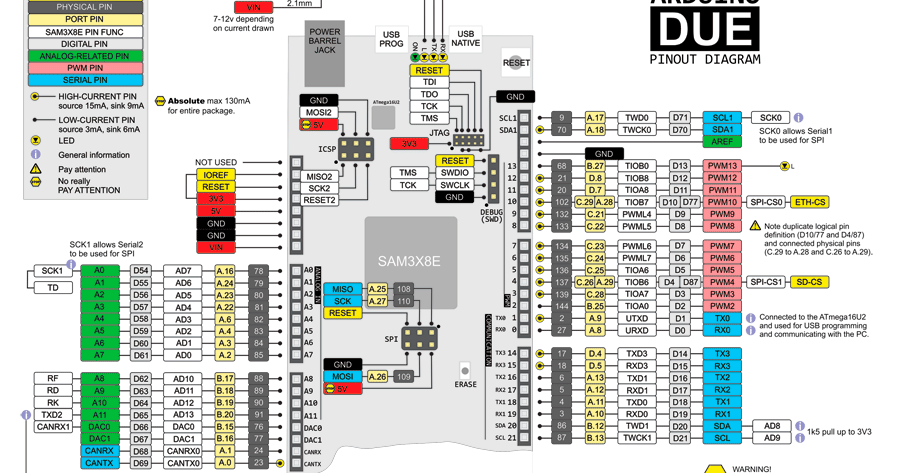

Здесь электронная схема платы Due.

Расшифровка цветового обозначения:

- темно-серый цвет - физический пин микроконтроллера SAM3X8E ;

- желтый цвет - номер порта, который управляется из программы;

- светло-серый цвет - цифровой пин

- зеленый цвет - аналоговый пин

- синий пин - последовательный порт

Назначение и обозначения выводов:

VIN - питание от внешнего источника питания на 7-12 В (если такой есть).

USB - через этот порт ардуионо можно подключать к компьютеру (используется такой же USB-кабель, как и для подключения принтеров).

5V - через этот пин можно запитывать плату от источника питания на 5V, однако напряжение должно быть более-менее стабильным, поскольку оно подается непосредственно на микроконтроллер (минуя стабилизатор), и резкий скачек напряжения может вывести МК из строя.

3.3V - на этом пине будет висеть напряжение 3.3 В, которое формируется от внутреннего стабилизатора платы. Этот пин нужен для подключения некоторых внешних устройств, которым нужно именно 3.3 В, например некоторые ЖК-дисплеи. Однако максимальный ток вывода не должны превышать 50 мА.

GND - земля.

AREF - опорное напряжение для аналоговых входов. Используется по необходимости, что указывается в функции analogReference().

IOREF - через этот вывод можно узнать рабочее напряжение микроконтроллера. Редко используется. На китайских платах этого вывода нет вовсе.

Reset - сброс микроконтроллера. Для сброса нужно подать низкий уровень на этот вход.

SDA, SCL - пины интерфейса TWI/I2C.

D0...53 - цифровые входы/выходы.

0 (RX), 1 (TX) - выводы порта UART (это тот же последовательный интерфейс Serial).

A1...A11 - аналоговые входы (но могут используется и в качестве цифровых)

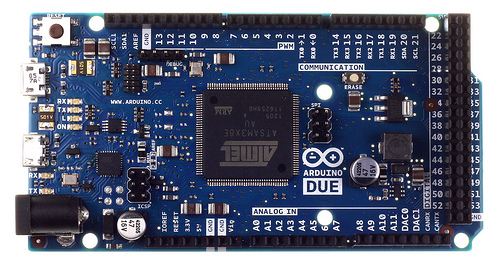

Внешний вид платы Due:
