Распиновка и схема платы Ардуино Мега (Arduino MEGA 2560)


Схема платы Arduino MEGA 2560 с нумерацией всех пинов (выводов) с указанием соответствия выводам микроконтроллера Atmega328. Скачать принципиальную схему Arduino MEGA.

Arduino Mega - самая большая (по размерам) плата из линейки недорогих ардуин на базе 8-битных микроконтроллеров AVR серии ATMEGA. Используется гланым образом в тех случаях, когда требуется большое количество пинов (выводов), например в случае подключения TFT-дисплеев и т.п. Имеет несколько большее количество и других фичей по сравнению с UNO.

Распиновка платы Arduino Mega

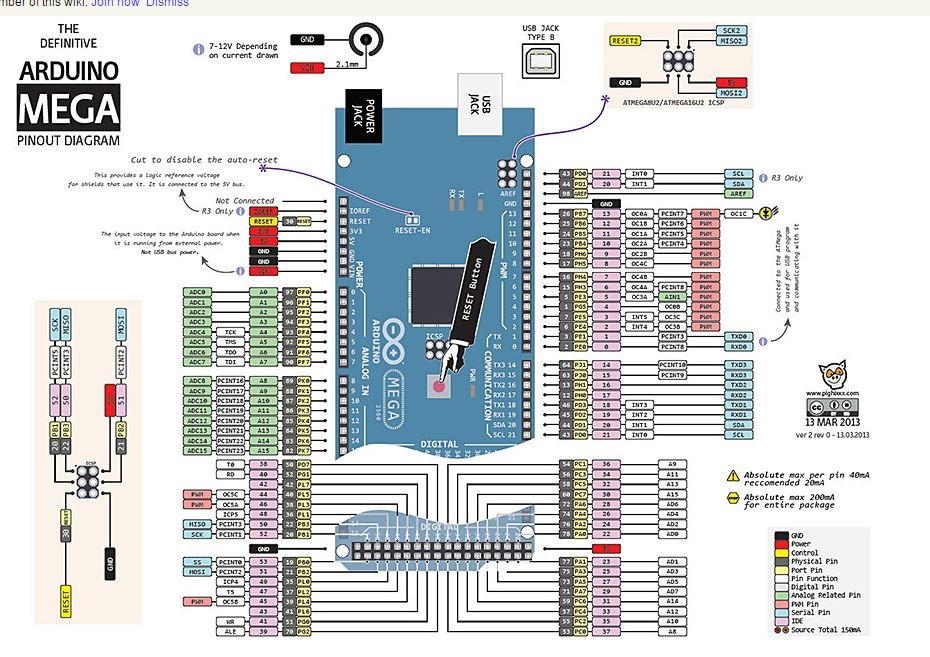

На рисунке указаны номера и назначения выводов Arduino Mega:

Arduino-MEGA-распиновка

Цветовое обозначение:


- серый цвет - физический пин микроконтроллера ATmega2560;

- желтый цвет (PD0, PD1 и т.д.) - номер порта микроконтроллера ATmega2560, который доступен из программ на ассемблере;

- розовый цвет - номера цифровых выводов платы Arduino, по этим номера осуществляется доступ к пинам из программ на Wiring;

- зеленый цвет (ADC0 и т.д.) - номера аналогивых выводов;

- голубой цвет - пины портов UART и SPI.

Назначение и обозначения выводов:


USB - USB-порт, предназначенный для подключения ардуины к компьютеру через USB-кабель (нужен Mini-B USB разъем).

VIN - сюда может подается питание от внешнего источника питания на 7-12 В (блок питания покупается отдельно). Напряжение будет подаваться на стабилизатор и понижаться до 5 В. Поэтому оптимально подавать на этот пин около 9 В.

5V - через этот пин также можно запитывать плату от источника питания на 5 вольт, однако напряжение должно быть более-менее стабильным, поскольку оно подается непосредственно на микроконтроллер (стабилизатор не задействован), и поэтому высокое напряжение может убить основной микроконтроллер.

3.3V - на этом пине будет висеть напряжение 3.3 В, которое формируется от внутреннего стабилизатора платы. Этот пин нужен для подключения некоторых внешних устройств, которым для работы требуется 3.3 В - обычно это всякие ЖК-дисплеи. Однако максимальный ток вывода при этом не должны превышать 50 мА.

GND - земля (Ground Pin).

AREF - опорное напряжение для аналоговых входов. Используется по необходимости (настраивается с помощью analogReference()).

IOREF - позволяет узнать рабочее напряжение микроконтроллера. Используется редка. На китайских платах отсутствует вовсе.

Reset - выполняет сброс микроконтроллера, подать низкий уровень на этот вход.

SDA, SCL - пины интерфейса TWI/I2C.

D0...D54 - цифровые входы/выходы.

0 (RX) и 1 (TX); 19 (RX) и 18 (TX); 17 (RX) и 16 (TX); 15 (RX) и 14 (TX). - выводы порта UART (последовательные интерфейсы Serial0, Serial1, Serial2 и Serial3 соответственно).

A1...A15 - аналоговые входы (могут использоваться и в качестве цифровых).

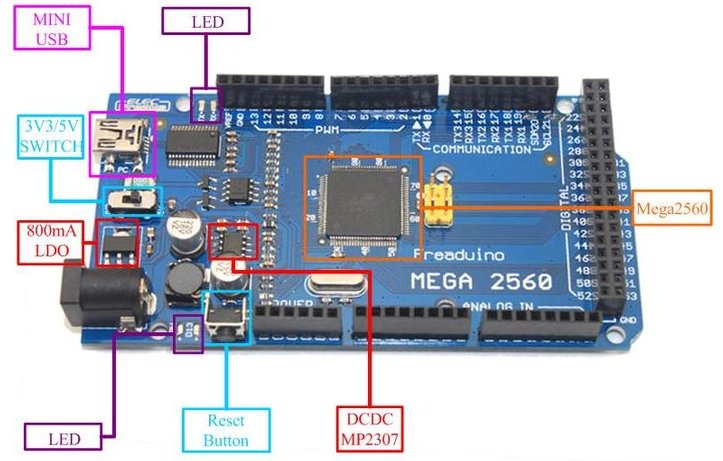

Внешний вид платы Arduino Mega с подписанными выводами:


Внешний-вид-платы-Arduino-MEGA

Основные-компоненты-платы-Arduino-MEGA

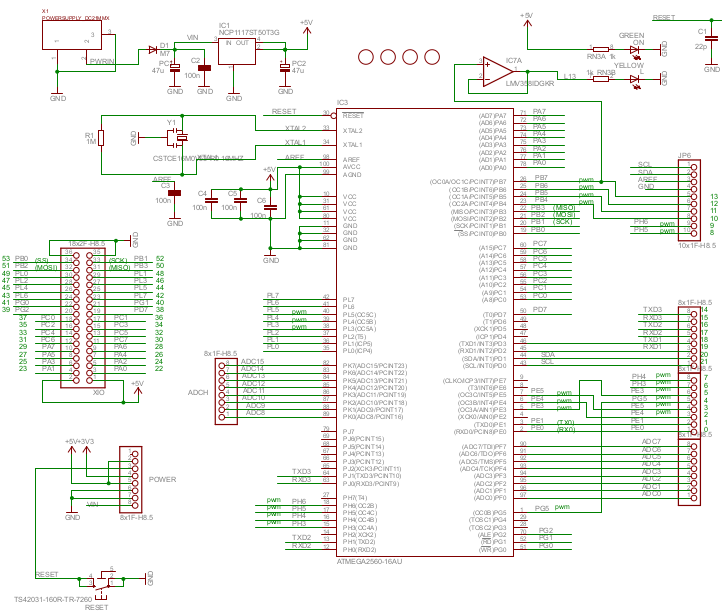

Принципиальная схема платы Arduino MEGA


Скачать принципиальную схему Arduino MEGA 2560 в PDF .

Принципиальная-схема-платы-Arduino-MEGA
Купить сейчас

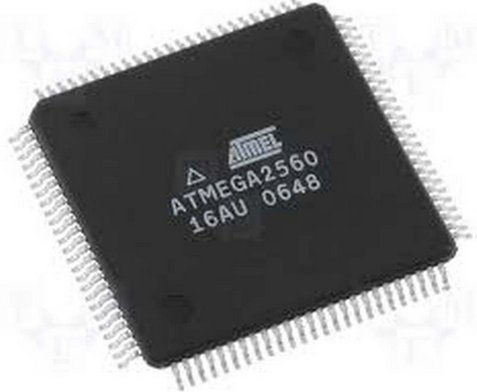

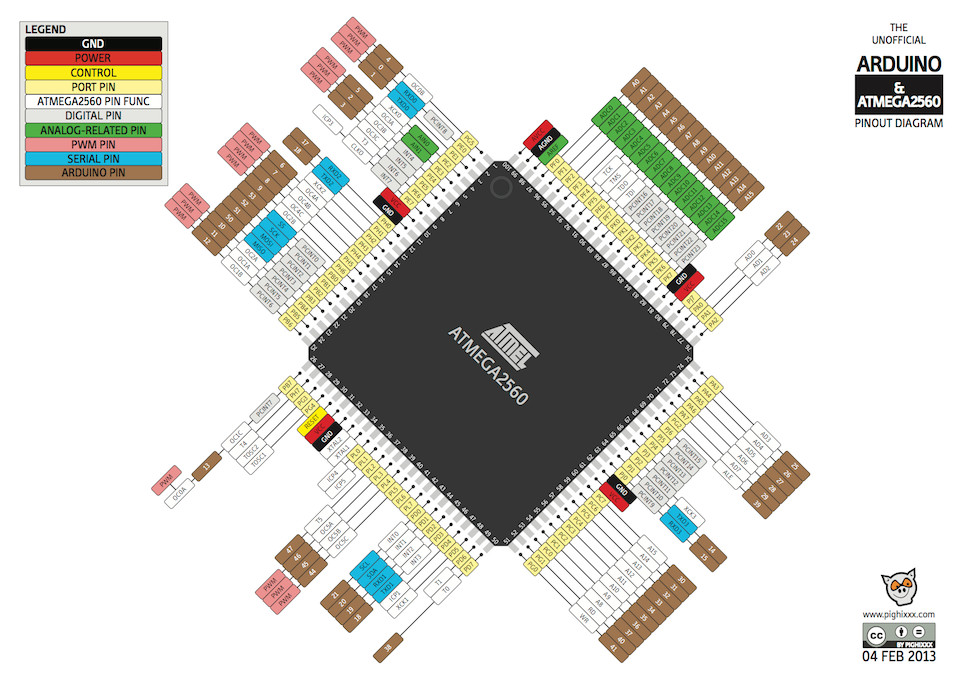

Распиновка микроконтроллера ATmega2560


микроконтроллер-ATmega2560

Распиновка-микроконтроллера-ATmega2560
