Распиновка платы Ардуино Нaно (Arduino Nano Rev3.2) + схема

Схема платы Arduino Nano с нумерацией всех пинов (выводов) с указанием соответствия выводам микроконтроллера Atmega328. Скачать принципиальную схему Arduino Nano.

Arduino Nano - младший брат ардуины UNO, который отличается более компактными размерами, более низкой ценой , несколько урезанным количеством выводов и разъемов, но обладающий практически тем же функционалом, что и UNO, поскольку на обоих платах стоит один и тот же микроконтроллер Atmega328.

(замечание: в старых версиях Arduino Nano 2.x использовался МК ATmega168).

Распиновка платы Arduino Nano

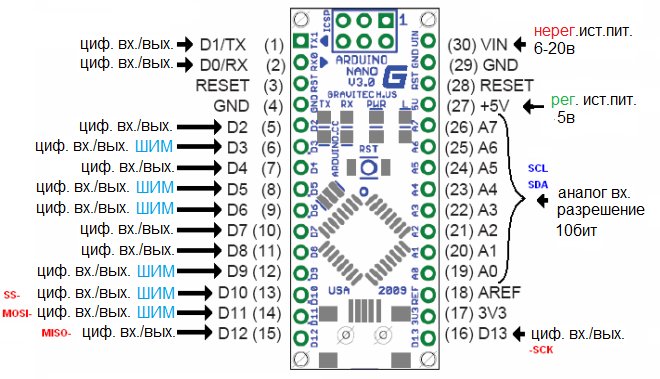

На рисунке указаны номера и назначения выводов Arduino Nano (вид со стороны, на которой расположен микроконтроллер Atmega328):

Расшифровка цвета:

- серый цвет - физический пин микроконтроллера Atmega328;

- светло серый цвет (PD0, PD1 и т.д.) - номер порта микроконтроллера, который доступен из программ на ассемблере;

- зеленый цвет (ADC0 и т.д.) - номера аналогивых выводов;

- голубой цвет - пины портов UART и SPI.

Назначение и обозначения выводов:

USB - USB-порт, предназначенный для подключения ардуины к компьютеру через USB-кабель (нужен Mini-B USB разъем).

VIN - сюда может подается питание от внешнего источника питания на 7-12 В (блок питания покупается отдельно). Напряжение будет подаваться на стабилизатор и понижаться до 5 В. Поэтому оптимально подавать на этот пин около 9 В.

5V - через этот пин также можно запитывать плату от источника питания на 5 вольт, однако напряжение должно быть более-менее стабильным, поскольку оно подается непосредственно на микроконтроллер (стабилизатор не задействован), и поэтому высокое напряжение может убить основной микроконтроллер.

3.3V - на этом пине будет висеть напряжение 3.3 В, которое формируется от внутреннего стабилизатора платы. Этот пин нужен для подключения некоторых внешних устройств, которым для работы требуется 3.3 В - обычно это всякие ЖК-дисплеи. Однако максимальный ток вывода при этом не должны превышать 50 мА.

GND - земля (Ground Pin).

AREF - опорное напряжение для аналоговых входов. Используется по необходимости (настраивается с помощью analogReference()).

IOREF - позволяет узнать рабочее напряжение микроконтроллера. Используется редка. На китайских платах отсутствует вовсе.

Reset - выполняет сброс микроконтроллера, подать низкий уровень на этот вход.

SDA, SCL - пины интерфейса TWI/I2C.

D0...D13 - цифровые входы/выходы. На вывод D13 висит встроенный светодиод, который загорается, если на вывод D13 подан уровень HIGH.

0 (RX), 1 (TX) - выводы порта UART (последовательный порт Serial).

A1...A5 - аналоговые входы (могут использоваться и в качестве цифровых).

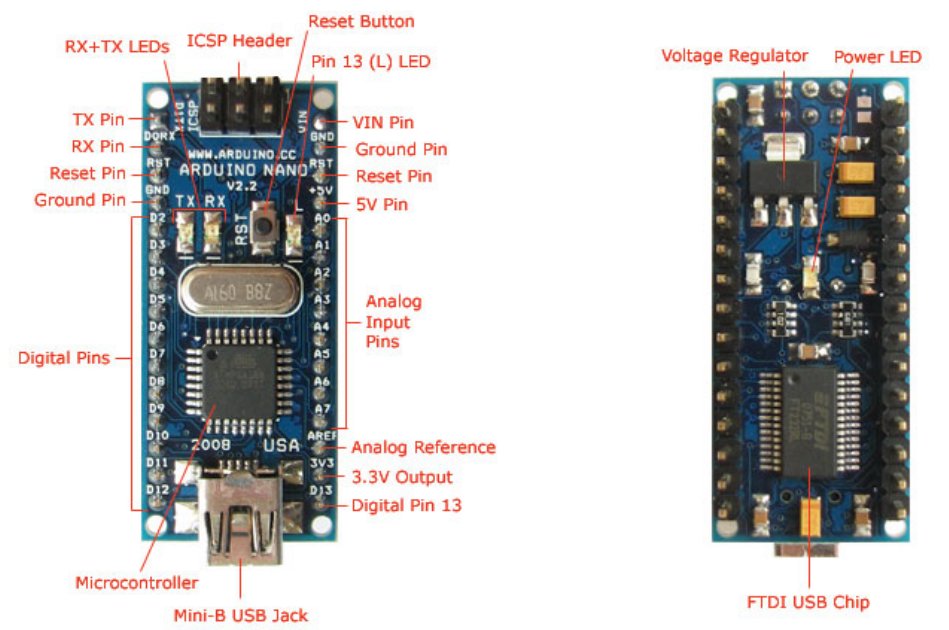

Внешний вид платы Arduino Nano с подписанными выводами:

Здесь:

RX+TX LEDs - светодиоды - моргают, когда передаются данные через последовательный порт Serial UART (пины RX и TX).

Reset Button - кнопка для перезапуска микроконтроллера;

(остальные обозначения смотри выше)

FTDI USB chip - микросхема FTDI FT323RL, которая используется для связи ардуины с компьютером через USB-кабель. Со стороны ардуины это serial-интерфейс. На компьютер этот интерфейс будет доступен в виде виртуального COM-порта (должны быть установлены драйвера для чипа FTDI - обычно входят в состав IDE Arduino).

Схематически это выглядит так:

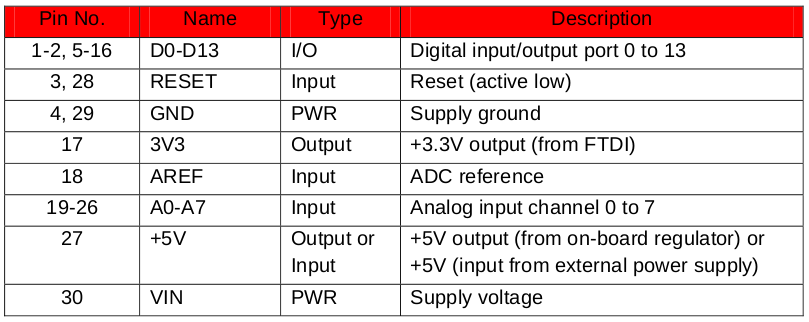

Номер пина, имя, тип и описание выводов:

Принципиальная схема платы Arduino Nano

Скачать принципиальную схему Arduino Nano Rev3.2 (2014) в PDF .

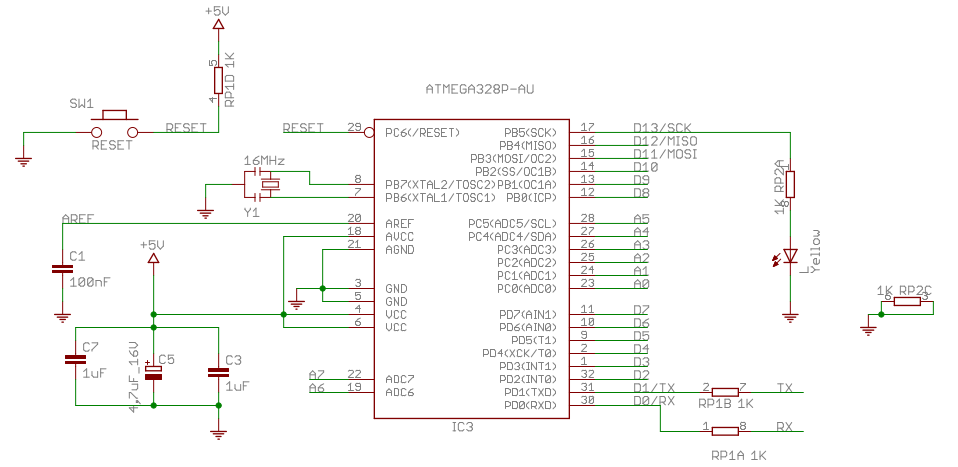

Часть схемы возле микроконтроллера Atmega328P:

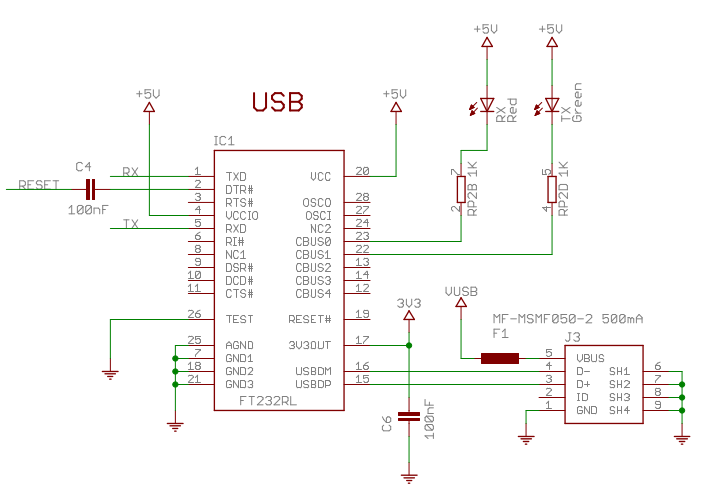

Часть схемы возле чипа FT323 (но на китайских платах в место него будет стоять CH340):

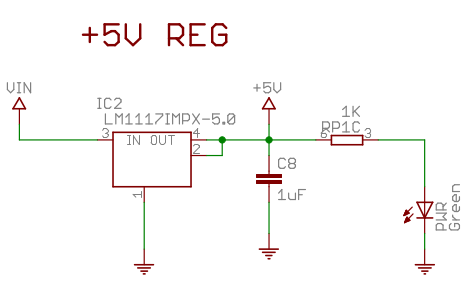

Стабилизатор питания:

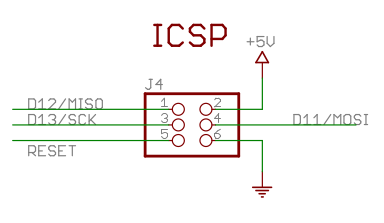

Схема разъема ISCP (подробнее здесь ):

Схема всей платы Arduino Nano:

Распиновка микроконтроллера Atmega328

Иногда полезно иметь под рукой и схему самого микроконтроллера, который стоит на борту плат ардуино Uno и Nano. Вот его распиновка:
