Питание плат Arduino. Сколько вольт подавать?


Рассмотрим вопрос питания плат Arduino (на примере UNO R3) и ответим на вопрос какие блоки питания можно использовать.

Если с программной частью всё понятно, то вот с электрической у новичков могут возникнуть проблемы, так как не всегда понятно от чего запитывать ардуину.

Внешний Адаптер

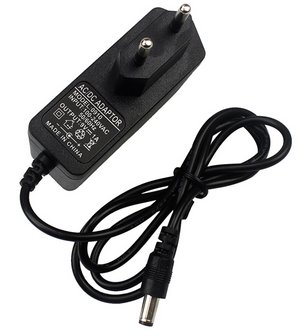

Самый простой вариант - использовать блок питания на 9 Вольт (адаптер 220V/9V) со специальным разъемом, который подходит к плате (см. рисунок).

Питание плат Arduino. Сколько вольт подавать?

Вообще говоря, можно использовать любой блок с выходным напряжением в диапазоне от 7 до 12 V, поскольку на входит стоит стабилизатор и на сам микроконтроллер всё равно будет подаваться 5V. Но всё же если использовать блок на 12 V, то на стабилизаторе будет висеть разность в 7 V, так что он может немного нагреваться. Поэтому лучше использовать 7-9 V.

Адаптер-питания-ардуина
Купить сейчас

Купить блок питания можно недорого здесь .

Питание от компьютера через USB


Возможно также питание от компьютера (ноутбука) через USB-порт. Это самый простой вариант, если конечно сама плата тоже имеет USB-разъем. Недостаток таково варианта очевидет - плата всегда должна быть подключена к компьютеру, а сам компьютер включен. Поэтому такой вариант чаще используется для прошивки, тестирования и отладки плат.

Питание от произвольного источника +5V


Вообще говоря, чтобы Ардуина работала, достаточно подать 5 вольт на её вывод 5V, и всё: микроконтроллер и остальная перефирия будут питаться непосредственно от этих 5 вольт. Поэтому здесь надо быть осторожным и использовать только стабильный источник питания, чтобы не спалить микроконтроллер. Я часто использую блок питания десктопного компьютера - "дежурные +5".
