Обзор платы Arduino UNO. Что означает CH340 в маркеровке платы

В этой статье мы расскажем о том, что означает CH340 в названии платы Arduino UNO, и как с ней работать, какие драйвера нужны для прошивки Arduino на чипе CH340.

Если вы решили заняться разработкой элетроники на базе Arduino, то плата Arduino UNO R3 - как раз то, с чего стоит начать. Дешевле всего будет приобрести китайский аналог UNO с чипом CH340. Чип CH340 используется в китайском варианте для прошивки через USB основного контроллера ATMEGA328P. В оригинальном варианте вместо CH340 используется другой контроллер ATMEGA16U2. За счет этого разница в цене составляет около бакса. Отличается также корпусное исполнение основного контроллера, но это ни на что не влияет. Если прошивать из под Windows, то, вероятно, потребуется установить драйвер для CH340 (об этом ниже).

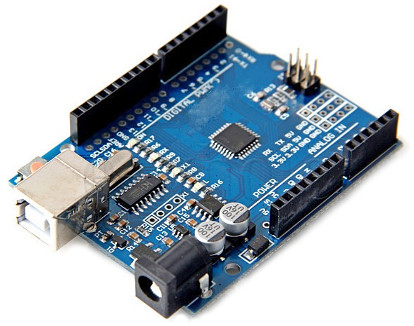

Китайский вариант платы Arduino UNO на чипе CH340 выглядит так

Плату Arduino UNO R3 с чипом CH340 по наиболее низкой цене можно купить на Aliexpress около $3 .

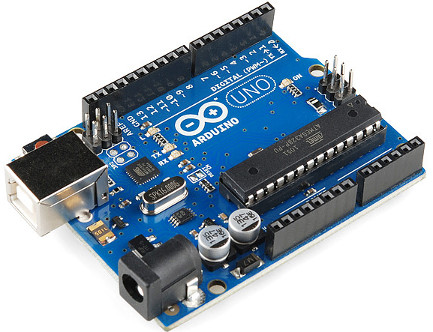

Оригинальный вариант платы Arduino UNO

Также у китайцев можно приобрести "оригинальный" вариант платы Arduino UNO R3 с чипом ATMEGA16U2. За счет на этой плате стоит два МК AVR Atmega, их стоимость несколько выше. Самая низкая цена около $5-6 (вместе с USB-кабелем) будет здесь .

Если же Вы будите брать первый вариант, а usb-кабеля у вас нет, то его нужно покупать отдельно.

Что ещё нужно для работы с платами Arduino UNO?

Arduino может работать от питания через USB, если подключить её компьютеру. Для питания от розетки нужен блок питания на 9 V, который можно купить здесь (стоит $2-3). Тока 1 апмер должно хватить, если конечно вы не собираетесь использовать ардуину вместо микроволновки)

Также можно запитывать плату от 5 V, если подавать их непосредственно на входы Ардуино.

Итак, Arduino есть. Что с ней делать дальше?

Давайте разберемся как зашить тестовую программу в Arduino

Если у вас Windows и Arduino UNO R3 на CH340, то скачиваем и устанавливаем драйвер для CH340. Есть также драйвера для LINUX и MAC OS, однако я ими не пользовался, т.к. у меня на Ubuntu/Debian всё работало без установки этого драйвера.

Также скачиваем отсюда и устанавливаем среду разработки Arduino IDE. Запускаем. Затем подключаем нашу Arduino к ПК с помощью usb-кабеля. В меню Tools -> Serial Port должно появится новое usb-устройсво - выбираем его. Также проверяем, что в Board выбрана наша модель Arduino (в данном случае Arduino UNO).

Для проверки работоспособности Arduino скопируйте в редактор Arduino IDE следующий код:

int ledPin = 13;
void setup()
{
   pinMode(ledPin, OUTPUT);
}
void loop()
{
   digitalWrite(ledPin, HIGH);
   delay(1000);
   digitalWrite(ledPin, LOW);
   delay(1000);
}

Далее жмем Ctrl+R (либо через меню Sketch -> Verify/Compile). Если нет ошибок и всё скомпилировалось, то жмем Ctrl+U (либо File -> Upload), чтобы загрузить скетч (прогрумму в двоичном коде) в Arduino.

Если всё сделано правильно и плата рабочая, то на ней будет моргать светодиод с периодом в 2 сек - это специальный встроенный светодиод, который подключен к выводу 13 нашей Arduino.

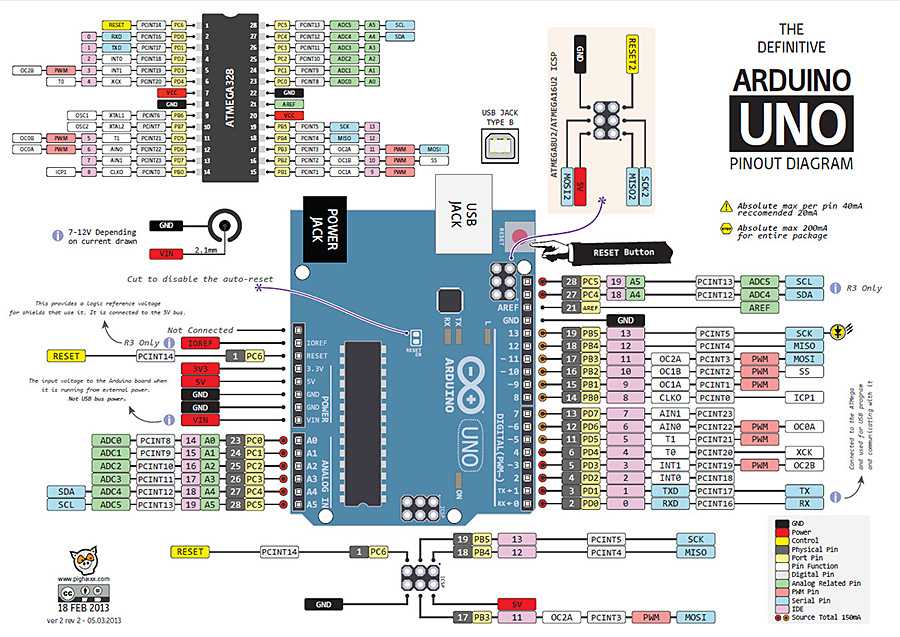

Распиновка Arduino UNO:
